Renovación unidad de control

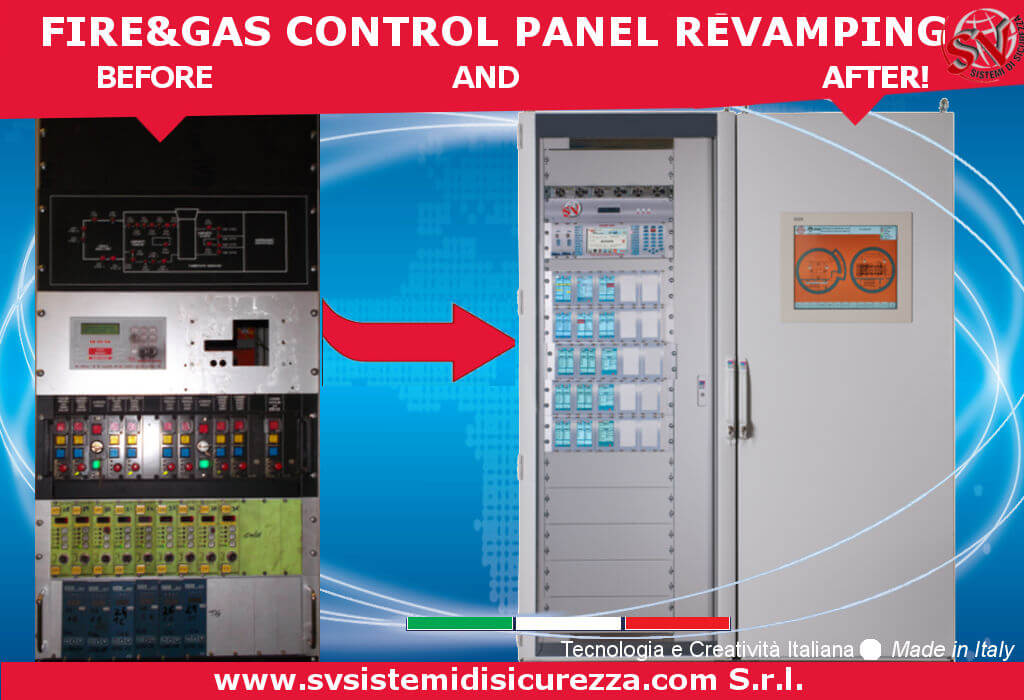

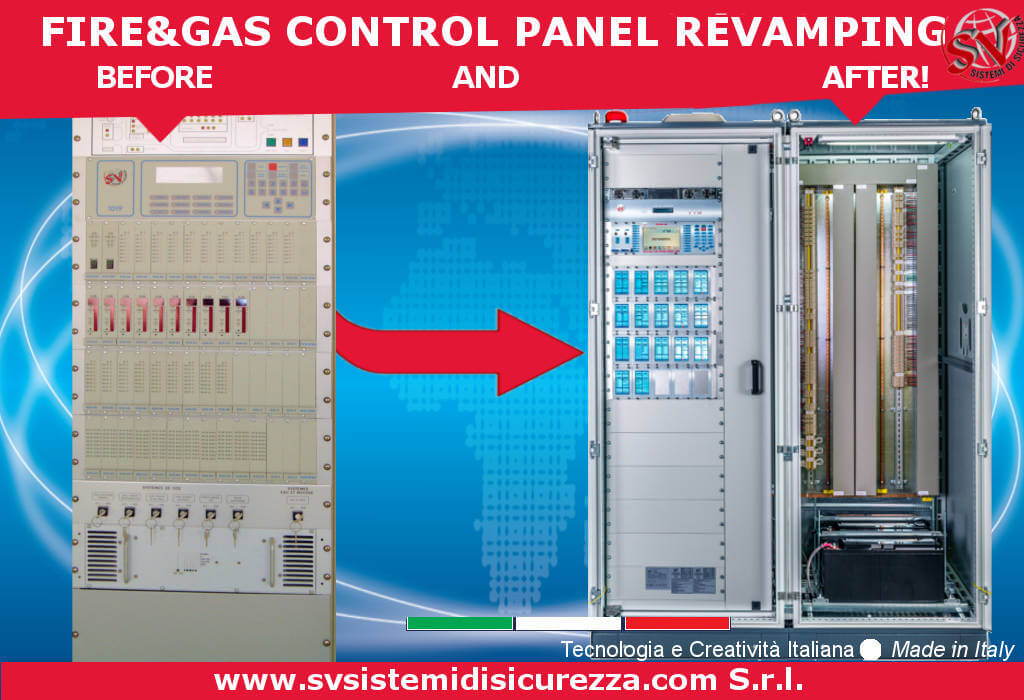

Renovación de la unidad de control de gas de fuego
Soluciones y excelencia todo italiano!

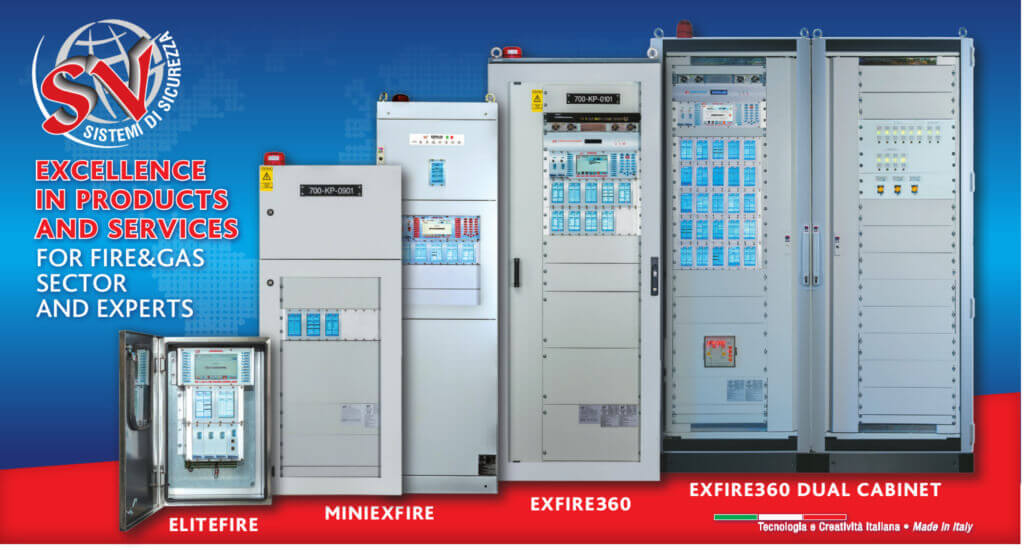

Presentamos los principales servicios de Revamping de Unidades de Control de Gas de Incendio con la unidad de control EXFIRE360 para sistemas de Extinción y Gas de Incendio, soluciones centralizadas únicas en Italia en el extranjero, gabinetes especiales con circuitos electrónicos complejos para satisfacer las necesidades del cliente completos con ingeniería, sistemas de diseño, software conversión, efectos de causa lógica, montaje de puesta en marcha en el campo por parte del cliente!
REQUISITOS ESTÁNDAR PARA Renovación de la unidad de control de gas de incendio
Las funciones fundamentales de un sistema de detección y control de incendios se encuentran dentro del alcance de la norma europea EN 54-1; Esto delimita claramente el intercambio de información entre las funciones y la normativa de referencia para cada una de ellas (enumeradas a continuación). Los requisitos opcionales son fundamentales, muchas veces los límites de fabricantes con pocos requisitos se destacan en los certificados emitidos por los organismos competentes “Product Certification” ( muchas veces es para AHORRAR ).
Para entender el concepto, solo considere que:
– La norma EN54-2 proporciona 12 requisitos opcionales, pero NO OBLIGATORIOS,
– La norma EN12094-1 proporciona 13 requisitos opcionales, pero NO OBLIGATORIOS.
– Para contar con el certificado estándar del producto, no se necesitan los requisitos opcionales, los “pocos” obligatorios que proporciona el estándar son SUFICIENTES.
¿El sistema requiere la aplicación de los requisitos opcionales de EN54-2 y EN12094-1? ¡VAMOS A VERIFICARLO!
Cabe mencionar que “la Ley no admite ignorancia”; Debe asegurarse que el sistema de extinción de incendios vendido con las unidades de control y mando insertadas en su interior tenga los requisitos opcionales obligatorios para cumplir con los requisitos de la aplicación de campo. Esta declaración tiene un significado particular, si consideramos los costos de los requisitos opcionales en los que algunas empresas (incluida SV Sistemi di Sicurezza) han incurrido deliberadamente; por ello, contar con la certificación EN54-2 no es exhaustivo para cumplir con todos los requisitos que el sistema exige para la Revamping, el cliente debe solicitar la certificación del producto y en detalle los requisitos adquiridos escritos por el Organismo en el certificado, solo entonces Será posible entender si el producto vendido es apto para una renovación.
Para realizar una Renovación de Plantas de Gas de Incendio, incluidas todas las responsabilidades “penales”, TODOS los requisitos son obligatorios; Completar el Revamping y no poder entregar el correspondiente sobre documental y de certificación al cliente ES UN ERROR INOLVIDABLE. Recordemos que estos sistemas se utilizan para prevenir y salvar estructuras / personas.

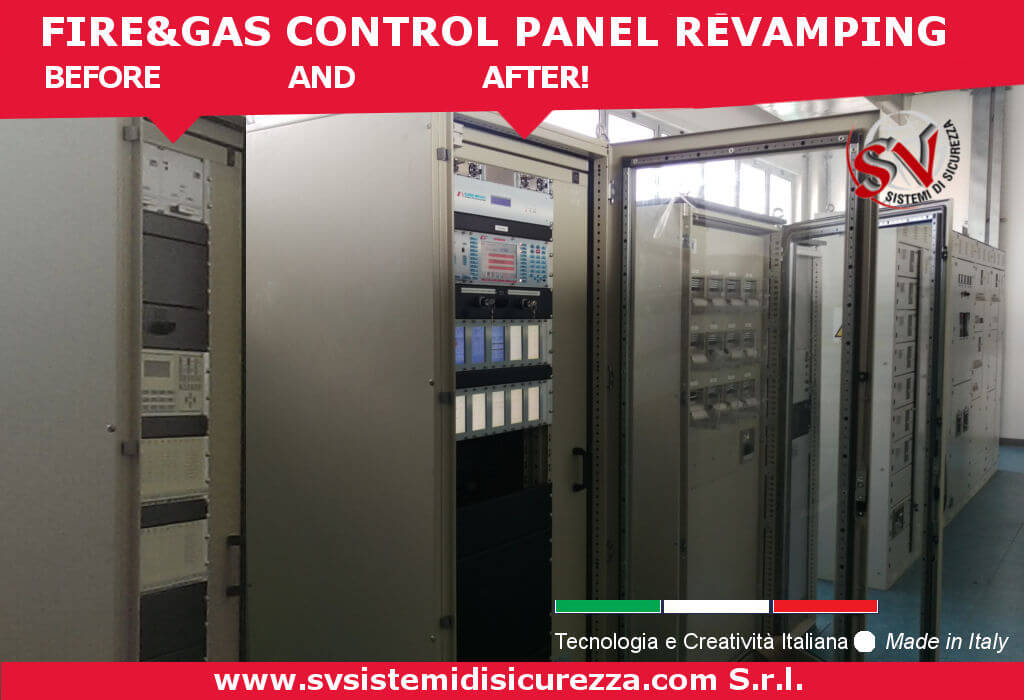

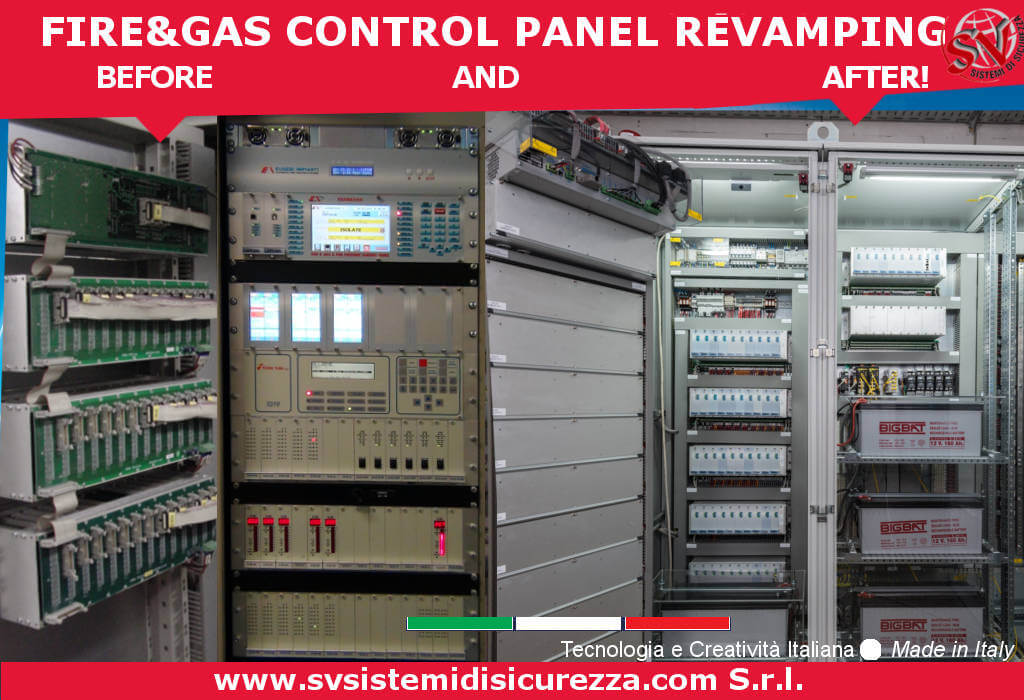

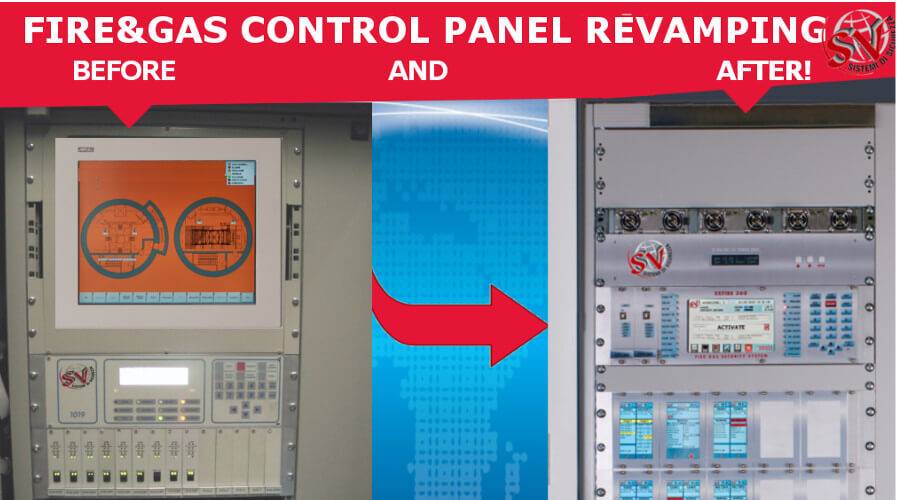

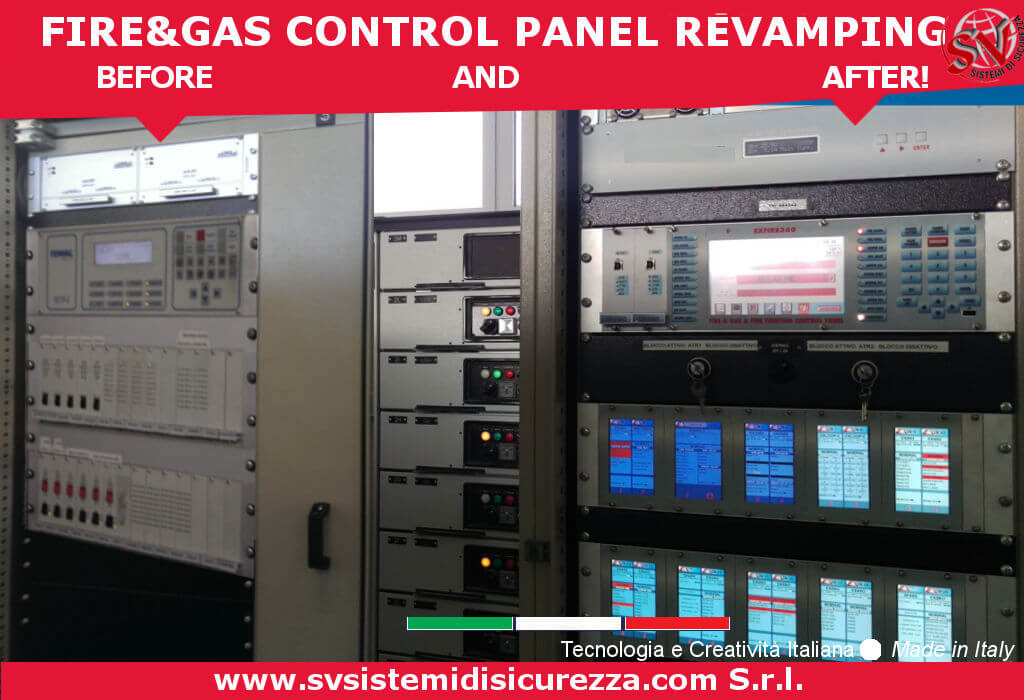

Durante los últimos 10 años, varios clientes de todo el mundo han encargado muchas marcas diferentes de sistemas de alarma contra incendios, muchos de los cuales ahora no tienen servicio ni repuestos.
Sv Sistemi di Sicurezza ha implementado un sistema probado y certificado para realizar la Renovación de Centros de Gas de Incendios en todos los sistemas de extinción de incendios de diferentes marcas. Además de tener la capacidad y experiencia técnica, SV es capaz de recrear desde la fuente toda la documentación necesaria para llevar a cabo la ingeniería, reportando el sistema tal como fue diseñado.
EN 54-2 + A1 (Control del panel y acción de señalización)
Lista de funciones opcionales con requisitos
7.8 Salida a dispositivos de alarma de incendio
7.9 Salida a equipo de enrutamiento de alarma de incendio
7.10 Salida a equipo de protección contra incendios
7.11 Retardo a salidas
7.12 Detección de
coincidencia 7.13 Contador de alarma
8.3 Señales de falla desde puntos
8.9 Salida a equipo de enrutamiento de advertencia de falla
9.5 Desactivación de puntos direccionables
10 Prueba condición
11 Interfaz de entrada / salida estandarizada
12.5 CIE contenido en más de una caja
EN 54-4 + A1 + A2 (Unidad de potencia del dispositivo)
EN 12094-1
Lista de funciones opcionales con requisitos
4.17 Retraso de la señal de extinción
4.18 Señal que representa el flujo de agente extintor
4.19 Monitoreo del estado de los componentes
4.20 Dispositivo de retención de emergencia
4.22 Inicio de inundación secundaria
4.23 Modo solo manual
4.24 Señales de disparo a equipos dentro del sistema
4.25 Señales de extinción a cilindros de repuesto
4.26 Disparo de Equipos fuera del sistema
4.27 Dispositivo de aborto de emergencia
4.28 Control del tiempo de liberación
4.29 Liberación de agente extintor para zonas seleccionadas
4.30 Activación de dispositivos de alarma con diferentes señales EN 60079-29-1
ANÁLISIS TÉCNICO DE LA SOLUCIÓN CON CENTRAL EXFIRE360
Las funciones básicas de un sistema de detección y control de incendios de sistemas automáticos de extinción de incendios se encuadran en la norma europea EN 54-1, que describe claramente el intercambio de información entre las funciones y las normas de referencia para cada una de ellas.
El sistema en cuestión proporciona las funciones que se muestran en la Figura 1.
Para obtener el Certificado se deben realizar las siguientes actividades:
Diseño de ingeniería
La ingeniería consiste en la elaboración de la documentación que se detalla a continuación, partiendo de la base de documentos de proyecto actualizados proporcionados por el cliente final.
- Diagramas de cableado del panel de detección y alarma contra incendios
- Dibujos dimensionales del panel de detección y alarma contra incendios

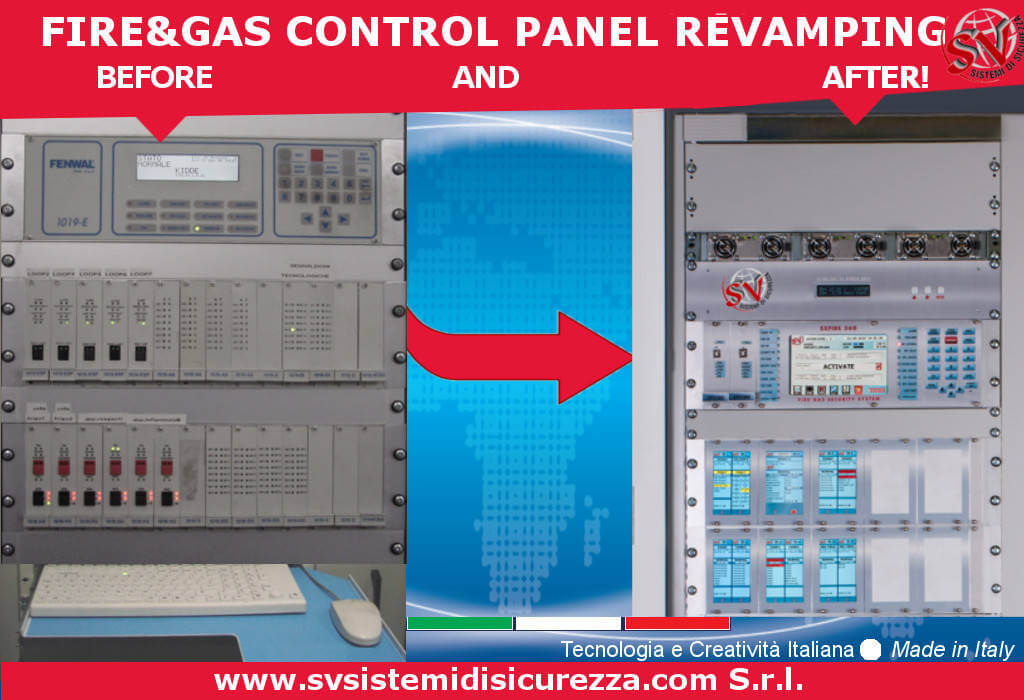

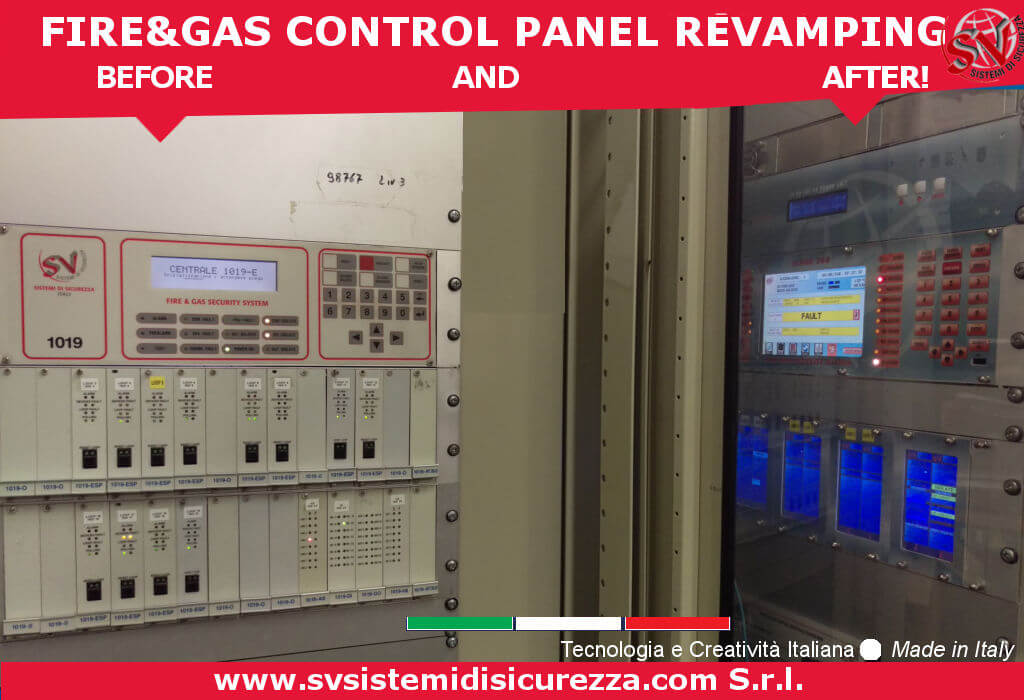

Conversión de la programación existente de los paneles de control 1019
En base a la programación actualmente en funcionamiento en la central de incendios (comprobar la disponibilidad de la misma por parte del cliente final), se realizará una conversión de software sin modificar de ningún modo las etiquetas y lógicas existentes pero limitándose a adaptar las tipos de tableros y números de entrada y salida relacionados. Al finalizar la Revamping de Plantas de Gas de Fuego es recomendable realizar una prueba general con los responsables que siguen las actividades de extinción de incendios.
Preparación de material en nuestros laboratorios
Para optimizar y minimizar los tiempos de instalación previstos en campo, la centralita EXFIRE360 estará preconfigurada en nuestros laboratorios. Las principales operaciones que se llevarán a cabo son las siguientes:
- Montaje de la cesta CPU completa con EXBUSCPU y placa EXMASTERLCD;
- Cargar la programación realizada anteriormente en las CPU
- Montaje de cestas de tarjetas de E / S completas con tarjeta EXCANBUS y tarjetas de E / S
- Montaje de las cestas expositoras de tarjetas con tarjeta EXBUSFR y EXMODLCD;
- Programación de displays con gráficos y tags en base a programación implementada previamente.

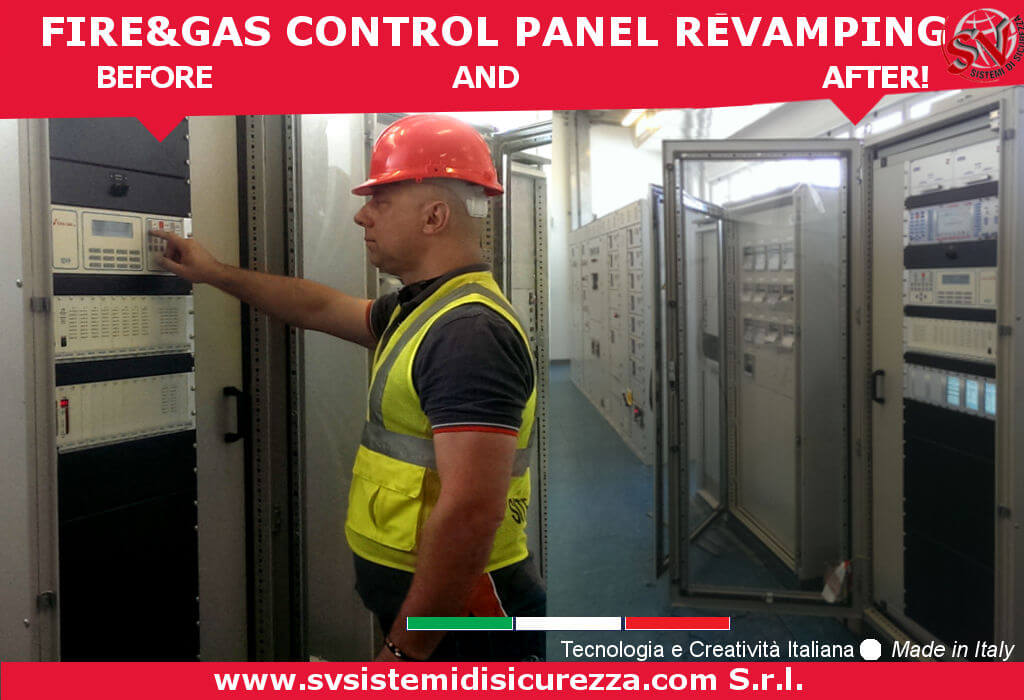

Montaje y cableado de la centralita en el cliente final
Montaje y cableado realizado por el cliente final, realizado por personal especializado equipado con sistemas de seguridad SV.
